Subestaciones

Subestación Superficial

Potencia visible. Ingeniería invisible.

Solicitar Cotización Ver Especificaciones

< 2700m

Altitud

-10 a +45°C

Temperatura

IP44

Protección muros

IP67

Protección pasacables

CTS591 Rev.4

Norma ENEL

Descripción General

Diseñada para superar
tus exigencias.

Centro de transformación prefabricado de superficie estándar para transformadores hasta 1000 kVA, conforme a la norma CTS591 de ENEL Colombia. Maniobra interior con celdas RMU (hasta 4L+1T o 4CBL+1T), transformador en aceite de alto punto de ignición con bujes tipo inserto y conectores tipo codo. Manufactura y pruebas en fábrica para calidad uniforme y menor tiempo de instalación.

Concreto Serie Costa

Envolvente de concreto impermeable monobloque con opciones monolíticas, panelables o de concretos poliméricos. Concreto reforzado de 10 cm de espesor con capacidad ignífuga de hasta 180 minutos.

Seguridad Integral

Puertas abatibles a 180° con cerradura y barra antipánico. Pasacables IP67/IK10. Equipotencialidad según artículo 15 del RETIE. Rejillas de ventilación natural IP23 calculadas según NTC 2050.

Data Center Ready

Aplicación especial para infraestructura de Data Centers: puertas cortafuego, seguridad antivandalismo, alta inercia térmica pasiva y hermeticidad para sistemas de extinción por gas.

Proyectos Ejecutados

Galería de Proyectos

Subestación superficial en proyecto Proplaya

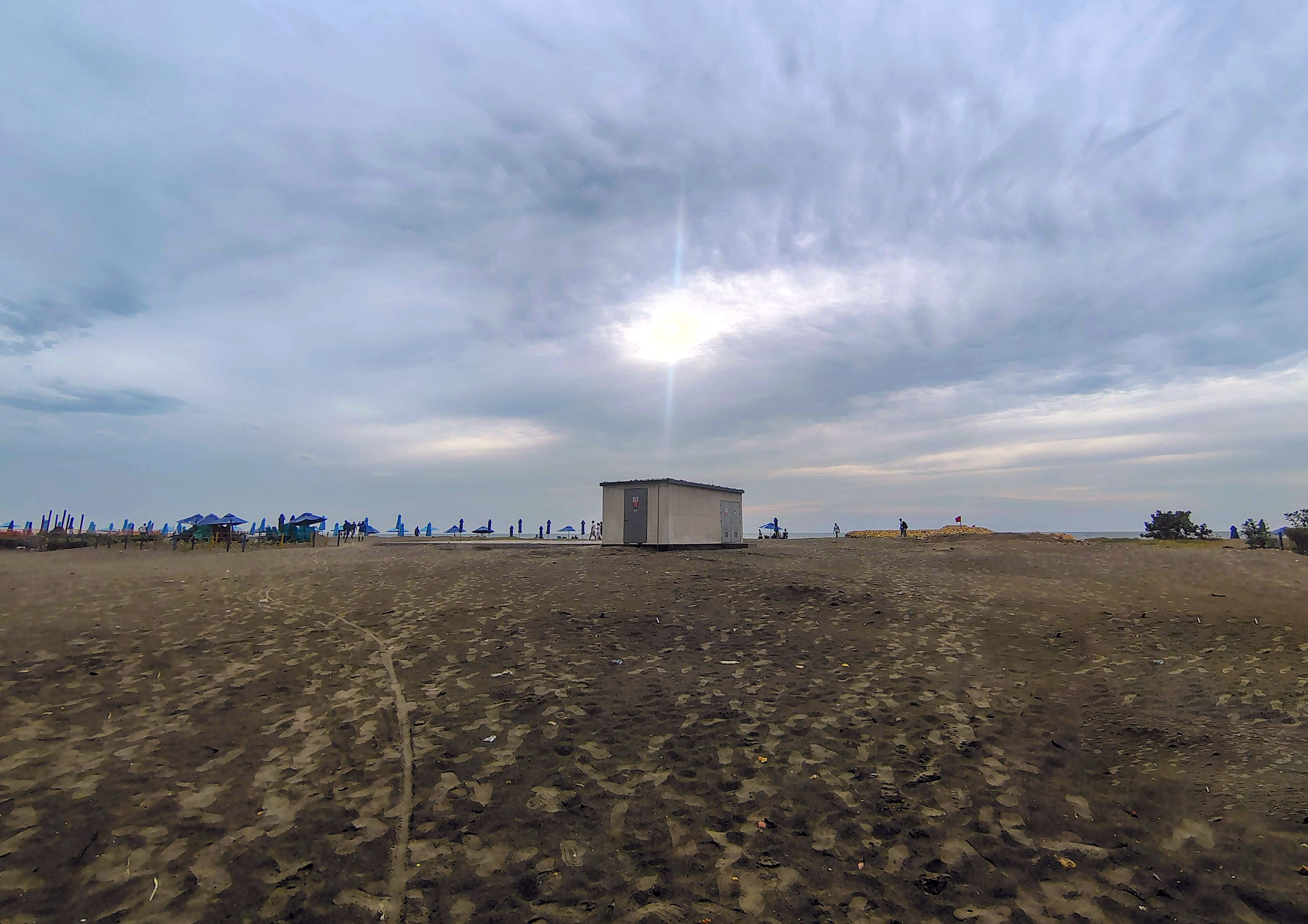

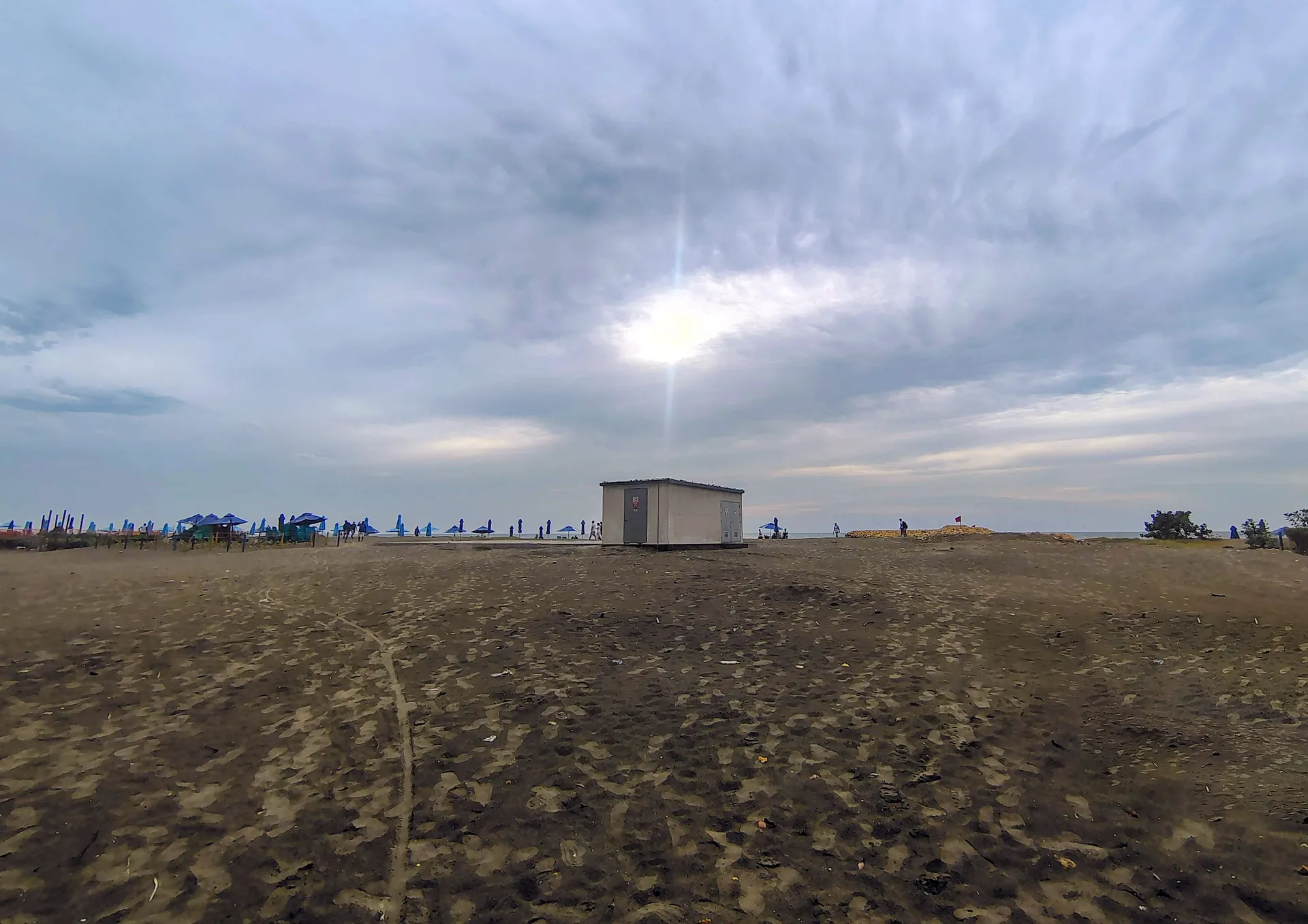

Vista lateral subestación Proplaya

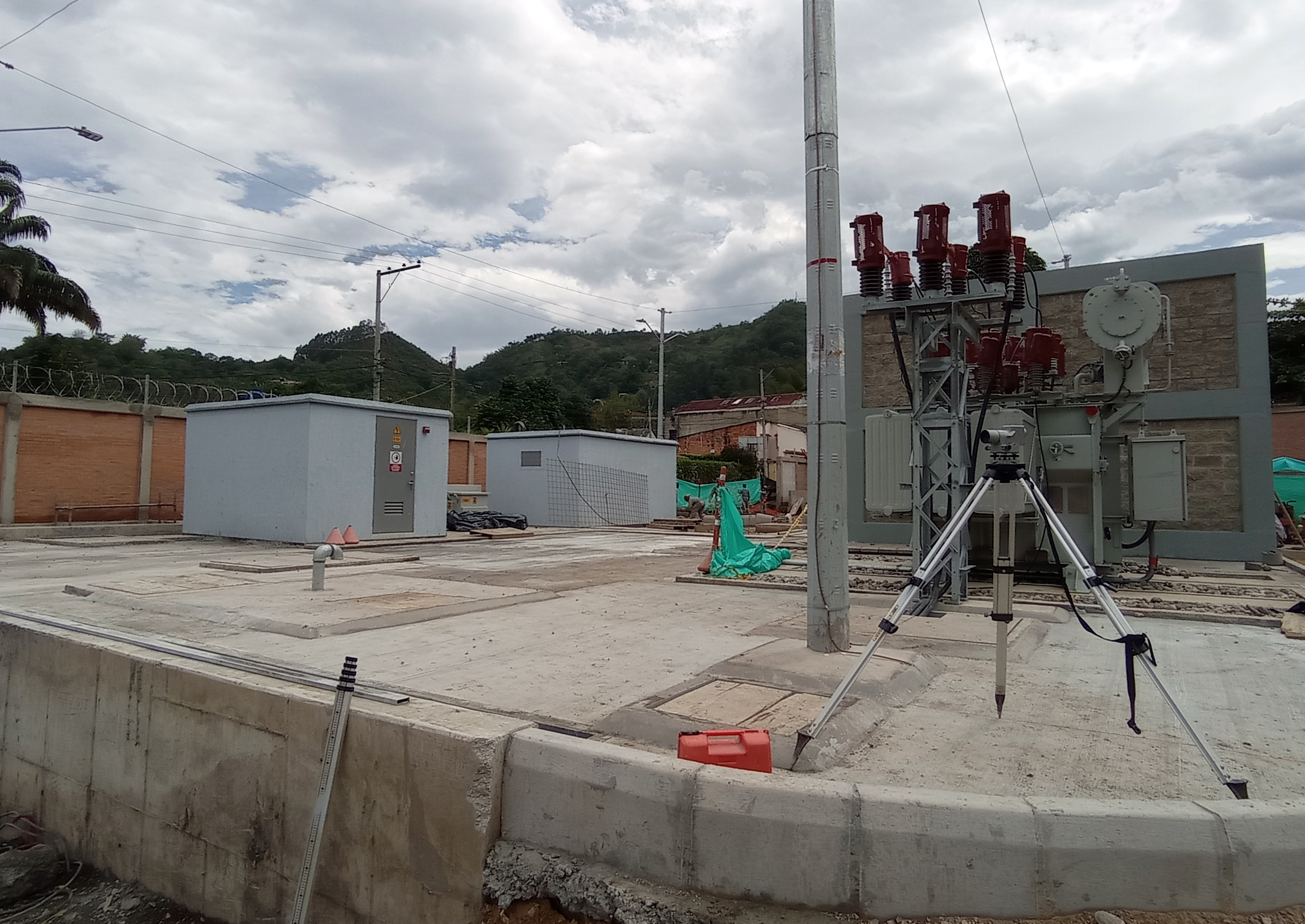

Instalación para Enel en El Tabacal

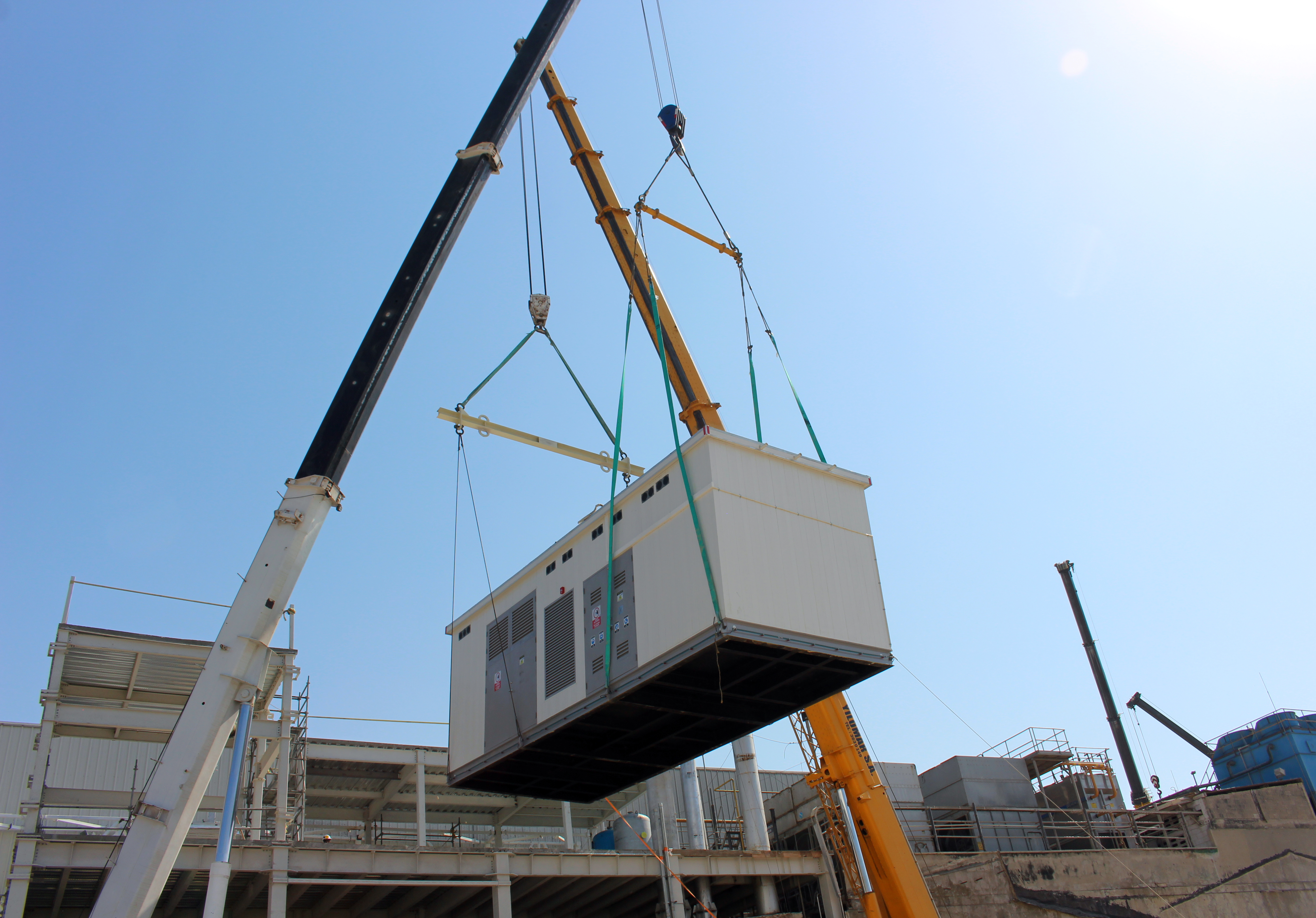

Subestación para FEMSA Barranquilla

Ficha Técnica

Especificaciones Técnicas

Temperatura ambiente-10 a +45 °C

Radiación solar1000 W/m²

Humedad del aire85%

Altitud máxima< 2700 m

Nivel de ruido< 90 dB

Materialidad Opción AMonobloque: concreto reforzado 10 cm, ignífugo 180 min

Materialidad Opción BModular/Panelable: protección pasiva 180 min

Materialidad Opción CTermoplástico tecnificado: ignífugo 60-120 min

Grados de protecciónIP23D (ventilación) / IP44 (muros) / IP67 (pasacables) / IK10

Normativa nacionalRETIE (2024) Art. 3.27.3, NTC 2050 Art. 240.21, NSR-10

Normativa internacionalIEC 62271-200, IEC 62271-202, IEEE-837, ISO 9001

Norma operador red (ENEL)CTS591 Rev.4 — Superficie estándar hasta 1000 kVA

TechoCorta gotas y drenaje (CM=100 kg/m², CV=100 kg/m²)

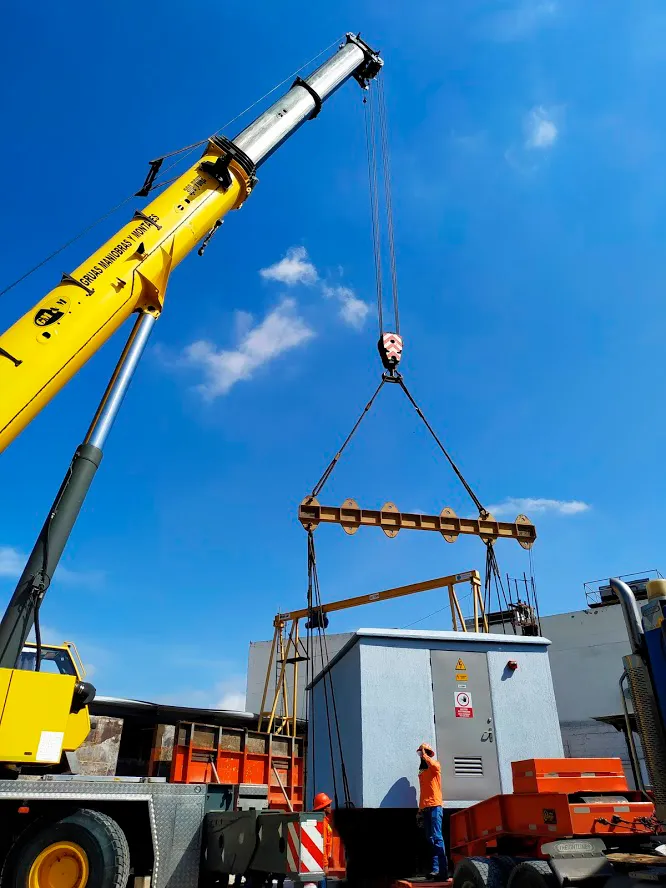

IzajeEslingas, palonnier, 4 a 8 argollas

Sectores

Aplicaciones

Redes públicas y privadas

Zonas con espacio limitado

Centros de distribución eléctrica

Infraestructura Data Center

Proyectos de energía solar
