Subestaciones

Subestación Subterránea

Invisible al exterior. Imparable en rendimiento.

Solicitar Cotización Ver Especificaciones

Hasta 36kV

Celdas MT

< 2700m

Altitud

IP67 / IK10

Pasacables

120min

Ignifugo

CTS594 Rev.4

Norma ENEL

Descripción General

Diseñada para superar
tus exigencias.

Centro de transformación prefabricado subterráneo estándar para transformadores hasta 1000 kVA, conforme a la norma CTS594 de ENEL Colombia. Envolvente de concreto impermeable monobloque Serie Arrecife con celdas RMU hasta 4CBL+1T, torretas de ventilación IP23 y sistema pasacables IP67. Anti-vandalismo por diseño.

Serie Arrecife CTS594

Envolvente de concreto impermeable monobloque. Tapa retirable con 4 puntos de izaje y sellado hermético. Torretas de ventilación elevadas 50 mm para losetas urbanas. Recomendada en sitios de alto vandalismo.

Seguridad Certificada

Pasacables IP67 de 6 pulgadas. Puerta de ingreso segura contra vandalismo. Malla de tierra Cu ≥ 2/0 AWG con soldadura exotérmica IEEE-837 (≤ 10 Ω). Iluminación ≥ 150 lux con emergencia.

Configuración Flexible

Celdas hasta 4CBL+1T o 4L+1T. Transformador hasta 1000 kVA en aceite de alto punto de ignición con bujes tipo inserto. Tablero TLC/SSAA con telecontrol UP para hasta 8 equipos.

Proyectos Ejecutados

Galería de Proyectos

Subestación subterránea Bolívar

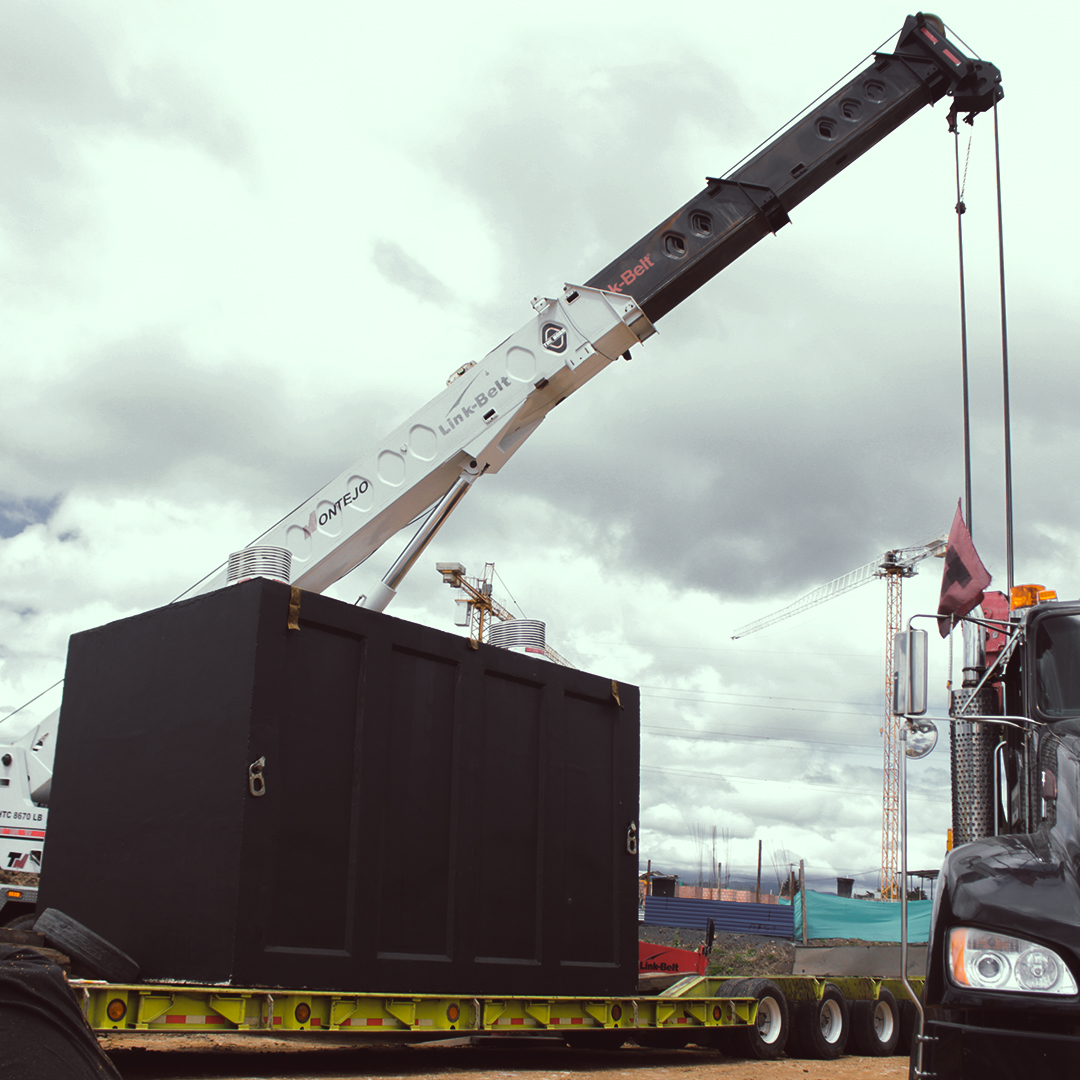

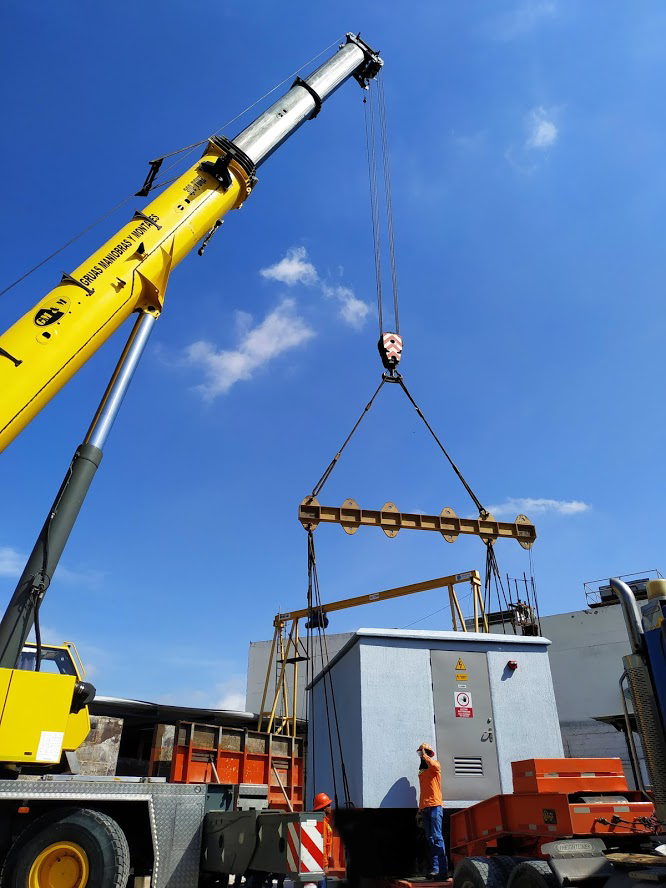

Proyecto Amarilo

Ficha Técnica

Especificaciones Técnicas

Temperatura ambiente-10 a +45 °C

Radiación solar1000 W/m²

Condiciones climáticasClima caliente/húmedo

Humedad del aire (interior)85%

Altitud máxima< 2700 m

Nivel de ruido< 90 dB

EnvolventeConcreto impermeable monobloque Serie Arrecife

Acceso personalPuerta abatible a 90° con bisagras y cerradura

Acceso equiposTapa retirable con 4 puntos de izaje y sellado hermético

VentilaciónTorretas IP23 elevadas 50 mm (losetas urbanas), cantidad según potencia

Iluminación≥ 150 lux + emergencia (RETILAP)

PasacablesIP67, 6 pulgadas, MT (según celdas + reserva) y BT (mín. 2 ductos)

Celdas MTHasta 4CBL+1T o 4L+1T, profundidad máx. 90 cm

TransformadorHasta 1000 kVA, aceite alto punto ignición, bujes MT tipo inserto

Foso colectorRecogida de aceite del transformador

Malla de tierraCu ≥ 2/0 AWG, IEEE-837, varillas 2,40m × 5/8", ≤ 10 Ω

TelecontrolUP hasta 8 equipos, antena o fibra óptica

NormativaCTS594 Rev.4 (ENEL), RETIE (2024), NTC 2050, NSR-10, IEC 62271-200

Sectores

Aplicaciones

Centros históricos

Proyectos residenciales premium

Redes públicas y privadas con espacio limitado

Zonas de alto impacto visual

Aeropuertos y hospitales
