Subestación Compacta de Superficie

Máxima potencia. Mínima huella.

Solicitar Cotización Ver Especificaciones

24kV

Voltaje entrada

≤ 630kVA

Capacidad

Hasta 3L+1T

Celdas

IP67 / 6"

Pasacables

CTS593 Rev.4

Norma ENEL

Descripción General

Diseñada para superar
tus exigencias.

Centro de transformación prefabricado de superficie compacto para transformadores hasta 630 kVA, conforme a la norma CTS593 de ENEL Colombia. Celdas RMU hasta 3CBL+1T o 3L+1T con DPS tipo codo. Transformador en aceite de alto punto de ignición, montado en riel de desplazamiento con dispositivo de frenado. Funcionamiento certificado desde fábrica.

Formato Compacto CTS593

Envolvente compacta de superficie con celdas RMU hasta 3CBL+1T. Foso colector de aceite al 100%. Cerraduras de alta seguridad con redundancia antipánico aprobadas por ENEL.

Seguridad Sismoresistente

Cumple NSR-10. Transformador montado en riel con dispositivo de frenado. Puertas de seguridad antivandalismo. Iluminación ≥ 150 lux con emergencia según RETILAP.

Telecontrol Integrado

Tablero TLC/SSAA con UP para telecontrol de hasta 8 equipos, concentrador, medidor, modem 4G y batería VRLA. Ventilación calculada según NTC 2050.

Proyectos Ejecutados

Galería de Proyectos

Subestación compacta Enel

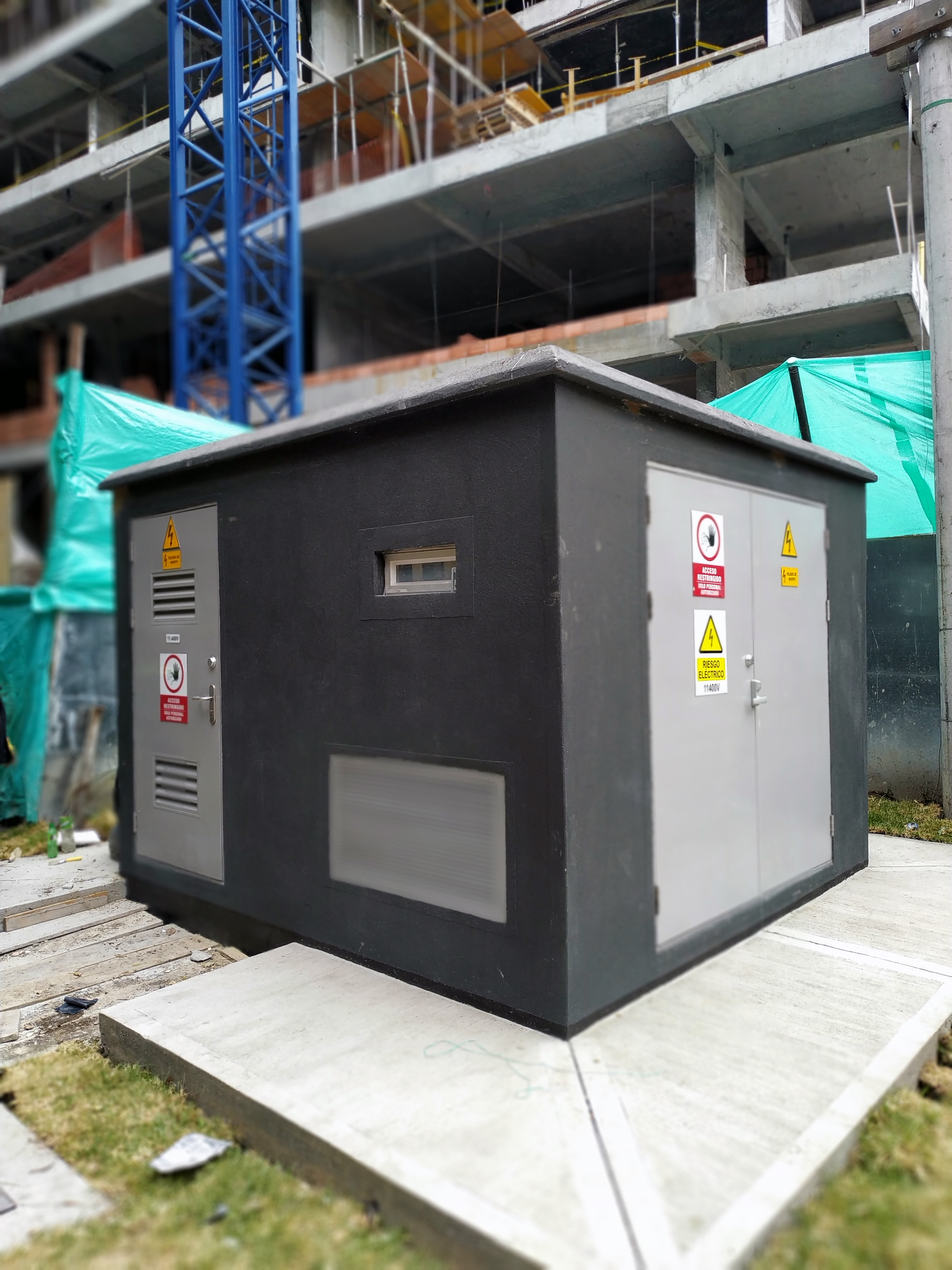

Instalación Parque América

Ficha Técnica

Especificaciones Técnicas

Voltaje de entrada nominal24 kV

Frecuencia60 Hz

Amperaje600A (seccionadores/interruptores) / 200A (fusible)

Tipo RMUAislado con gas SF6

Capacidad transformador≤ 630 kVA (terceros desde < 150 kVA, extensible > 630 kVA previa validación)

Tipo transformadorAceite con alto punto de ignición, bujes MT tipo inserto con codo

Montaje transformadorRiel de desplazamiento con dispositivo de frenado

Celdas RMUHasta 3CBL+1T o 3L+1T (según configuración)

DPSTipo codo en celda de entrada

Foso colector100% capacidad de aceite del transformador

PasacablesIP67, 6 pulgadas, MT y BT (mín. 2 ductos BT)

Iluminación≥ 150 lux + emergencia (RETILAP)

TelecontrolUP hasta 8 equipos, antena o fibra óptica

CerradurasAlta seguridad, mín. 2 (antipánico + cerrojo), aprobadas por ENEL

TechoAnti-aposamiento validado, sin efecto jaula de Faraday

Malla de tierraCu ≥ 2/0 AWG, IEEE-837, varillas 2,40m × 5/8", ≤ 10 Ω

NormativaCTS593 Rev.4 (ENEL), RETIE, NTC 2050, NSR-10, IEC 62271-200

Sectores

Aplicaciones

Entornos con limitaciones físicas

Redes de distribución eléctrica

Zonas urbanas de alta densidad

Centros comerciales

Proyectos con unidad constructiva CREG
